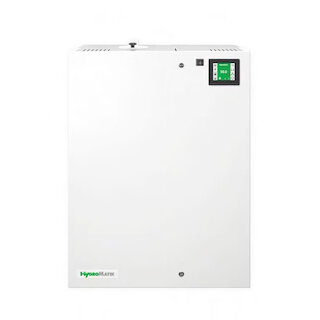

Dampfluftbefeuchter FlexLine Plus und Process zur Präzisions- und Prozessbefeuchtung

Ein stabiles und geregeltes Raumklima ist für viele Produktionsprozesse unabdingbar. Schwankungen in der Luftfeuchte und vor allem zu trockene Luft nehmen massiv Einfluss auf die eingesetzten Rohstoffe, auf deren Verarbeitungsmöglichkeiten und damit letztlich auch auf die Qualität der Endprodukte.

HygroMatik FlexLine Plus und Process Heizkörper-Dampfluftbefeuchter wurden speziell für den Einsatz in der Präzisions- und Prozessbefeuchtung, in sensiblen Bereichen der industriellen Fertigung sowie zur Stabilisierung der relativen Luftfeuchte in Laboratorien und Forschungseinrichtungen entwickelt.

luftbefeuchtung zertifiziert hygienisch @

Vorteile der FlexLine Plus und Process

  • Präzise Regelung und zuverlässige Stabilisierung der Luftfeuchte in der Umgebungs- und Raumluft
  • Höhere Prozesseffizienz durch die Reduzierung von Fehlern und Ausfällen
  • Steigerung der Produktivität und Produktqualität
  • Schutz vor gefährlichen elektrostatischen Entladungen
  • Gesundes und angenehmes Arbeitsklima für die Mitarbeiter

Produktbeschreibung

Entdecken Sie die Vorzüge der HygroMatik FlexLine Plus und Process:

FlexLine Plus und Process
Maximale Flexibilität, die sich bezahlt macht.

Als Teil der HygroMatik FlexLine Serie, einer modernen Generation von Dampfluftbefeuchtern, können die Geräte HygroMatik FlexLine Plus und Process von einem Grundmodell ausgehend mit entsprechenden Optionen flexibel erweitert werden. So kann jeder Befeuchter bestmöglich an die individuellen Anforderungen eines Projektes angepasst werden.


Vorteile bei der Projektierung

    • Reduzierung des Installationsaufwandes durch eine individuelle Vorkonfiguration ab Werk
    • Optimale Anbindung an die Gebäudeleittechnik
    • Wahlweise Modbus oder BacNet
    • Optionale Erweiterungsmöglichkeiten nachrüstbar
    • Sie investieren nur in die Funktionen, die Sie wirklich benötigen
luftbefeuchtung in halbleiterfertigung @
luftbefeuchtung im labor @

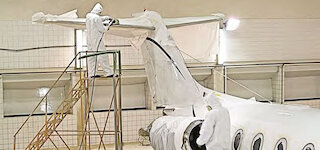

luftbefeuchtung im flugzeugbau aerospace industrie @

Die optimale Befeuchtungsleistung.

Statten Sie die HygroMatik FlexLine Plus und Process mit der Power aus, die Sie für eine optimale Befeuchtungsleistung benötigen. Wählbar sind 7 Leistungsklassen von 5 bis 50 kg/h Dampfleistung in einer Gerätegröße. Zusätzlich sind individuelle Leistungsanpassungen sowohl werksseitig als auch vor Ort programmierbar. Höhere Befeuchtungsleistungen werden durch die Kombination mehrerer Geräte realisiert.

Vielfältige Optionen zur individuellen Konfiguration.

Das jeweilige Grundmodell der FlexLine ist in seinem Aufbau die Basis für alle weiteren Konfigurationsmöglichkeiten. Durch ihre individuelle Ausstattung lassen sich die HygroMatik FlexLine Plus und Process an den Bedarf der unterschiedlichen Anwendungsbereiche der Industrie und Prozesssteuerung anpassen und mit vielfältigen Optionen so gezielt ausrüsten, dass sie jede Projektanforderung optimal erfüllen (z. B. HyCool – integrierte Abwasserkühlung). Falls erforderlich, können diese Optionen auch nachgerüstet werden.

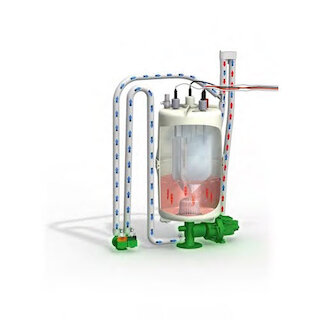

Luftbefeuchtung HyCool Abkühlung @

Luftbefeuchtung HyCool Abkühlung

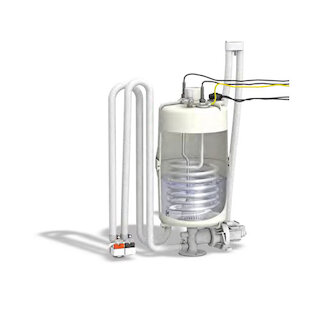

Luftbefeuchtung HyFlush Kalkmanagement @

Luftbefeuchtung HyFlush Kalkmanagement

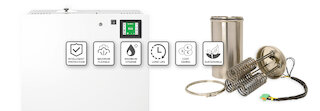

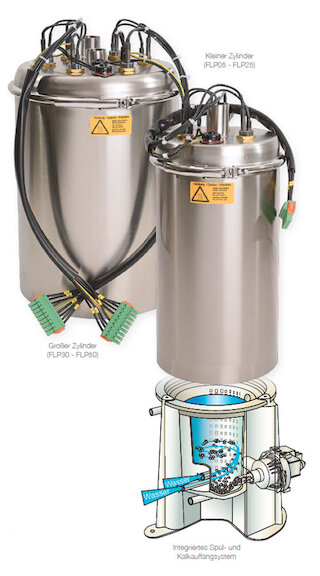

Die robusten Edelstahlzylinder –
hochwertig und hygienisch rein.

In Anwendungsbereichen wie zum Beispiel Krankenhäusern oder anderen medizinischen Einrichtungen werden mitunter Edelstahlzylinder bevorzugt eingesetzt. Die Edelstahlzylinder der HygroMatik FlexLine Plus und Process erzeugen hygienischen, mineralfreien Dampf und sind entsprechend für diese Anwendungen konzipiert.



  • Der teilbare Edelstahlzylinder kann einfach geöffnet und ohne Chemikalien gereinigt werden
  • Die robuste Heizkörperbefestigung ermöglicht ein einfaches und schnelles Ein- und Ausbauen der Heizelemente
  • Erhältlich in zwei Zylindergrößen mit auf die Befeuchtungsleistung abgestimmten Volumina
luftbefeuchtung zertifiziert hygienisch @
luftbefeuchtung hygienisch edelstahl dampfzylinder @

Kompakt und wartungsarm.

Bei Betrieb mit enthärtetem oder Leitungswasser fallen die im Wasser enthaltenen Mineralien und Salze aus. Diese Ablagerungen werden durch das integrierte Spül- und Kalkauffangsystem während der Teilabschlämmungen aufgewirbelt und können durch die leistungsstarke Abschlämmpumpe abgepumpt werden. Die Menge der Partikel, die sich im Sieb ansammeln können, wird so deutlich verringert.



  • Robustes herausnehmbares Sieb ermöglicht einfache Entfernung von Härtebildnern
  • Das kombinierte Spül- und Kalkauffangsystem ist im Gerät integriert und sorgt für die kompakten Abmessungen der HygroMatik FlexLine Plus und Process
  • Steckverbindungen, Zylinder-Spannring und Dampfschlauch-Adapter ermöglichen eine schnelle und einfache Wartung

Langlebig und sicher.

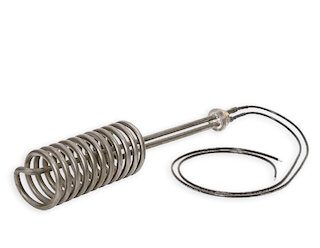

Die HygroMatik FlexLine Plus und Process Geräte erhitzen das Wasser mit Hilfe von einem, drei oder sechs Widerstandsheizkörpern im Edelstahlzylinder nach dem Tauchsiederprinzip. Die Heizkörper sind aus
hochkorrosionsbeständigem Incoloy825 (Chrom-Nickel- Molybdän-Legierung) gefertigt und daher äußerst langlebig. Der mechanische Überhitzungsschutz der Heizkörper sorgt zusammen mit der elektronischen proportionalen Niveauregelung für doppelten Schutz.

luftbefeuchtung heizelement @

Robust und effizient.

Die HygroMatik FlexLine Plus und Process wurden, wie alle unsere Produkte, für besonders lange Betriebszeiten entwickelt. Die Geräte zeichnen sich durch Technologien aus, die neben dem Wartungsaufwand den Verschleiß von Gerätekomponenten minimieren und hocheffizient mit Energie und Ressourcen umgehen.

  • Äußerst langlebig: Alle FlexLine Gehäuse und Zylinder sind aus korrosionsbeständigem Edelstahl gefertigt; die Pulverbeschichtung der Gehäuse erhöht die Langlebigkeit zusätzlich und bietet optimalen Arbeitsschutz
  • Heizkörper-Dampfluftbefeuchter mit robuster, berührungsloser und damit verschleißfreier Niveauregelung

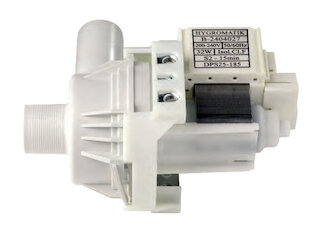

  • Robuste Abschlämmpumpe zur Beseitigung von Härtebildnern für lange Betriebslaufzeiten und geringen Wartungsbedarf
  • Einstellbarer Lastabwurf zwischen 25 und 100 %, um den Betrieb an die jeweiligen Lastbedingungen temporär oder dauerhaft anzupassen
luftbefeuchtung praezision pumpe @

Exzellenter Bedienkomfort.

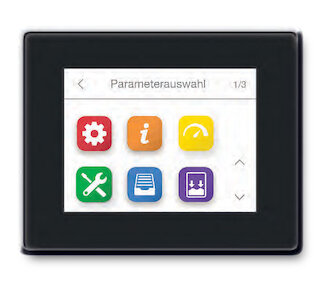

Alle HygroMatik FlexLine Plus und Process Geräte sind mit einem kapazitiven 3,5“ Touch-Display ausgestattet. Die Bedienung und Programmierung erfolgt über eine flache und intuitive Menüstruktur analog der Logik moderner Smartphones. Ergänzend dazu sind spätere Software-Updates einfach und schnell per USB-Stick möglich.

  • Leicht verständliche Piktogramme informieren auf einen Blick über den Betriebszustand
  • Einfach und schnell navigieren
  • Informationen und Systemmeldungen werden als Klartext angezeigt
  • Ausgabe von Stör- und Betriebsmeldungen mit Datum und Uhrzeit
  • Integrierte Echtzeituhr
luftbefeuchtung steuerung @

Intelligent und reaktionsschnell.

Die Steuerungs- und Regelungstechnik der HygroMatik FlexLine Plus und Process Geräte bietet umfangreiche Möglichkeiten bei gleichermaßen einfacher und komfortabler Bedienung.



    • Zahlreiche Steuer-, Regel- und Meldefunktionen können geräteabhängig bis zu 11 Relais zugewiesen werden
    • Frei programmierbarer, überlastungssicherer Digitaleingang
    • Lastabwurf: Leistungsbegrenzung bei Netzüberlastung oder Notstrombetrieb
      • Abschlämmung auf externe Anforderung für spezifische Betriebszustände
      • Stand-By-Modus: Vorheizen durch Fernaktivierung für eine schnelle Reaktionszeit
    • Integriertes Kommunikationsprotokoll Modbus RTU oder BACnet

Sicherheit und Service.

Die HygroMatik FlexLine Plus und Process Geräte haben wir mit intelligenten Servicefunktionen zur Betriebssicherheit ausgestattet. Diese bieten ein hohes Niveau an Sicherheit, Zuverlässigkeit, Übersicht und Komfort.



  • Zuverlässig: Vorbeugende Instandhaltung durch permanente Überwachung und intelligente Auswertung von Betriebsparametern kann ungeplante Stillstände verhindern
  • Komfortabel: Detaillierte Meldungen ermöglichen es, Abweichungen schneller zu identifizieren und zu beheben
  • Einfach: Der Diagnosemodus kann direkt über das Touch-Display gestartet werden, ohne das Gerät vollständig in Betrieb zu nehmen
  • Flexibel: Serviceintervalle können sowohl nach Zeit als auch nach produzierter Dampfmenge vom Gerät errechnet und ausgegeben werden

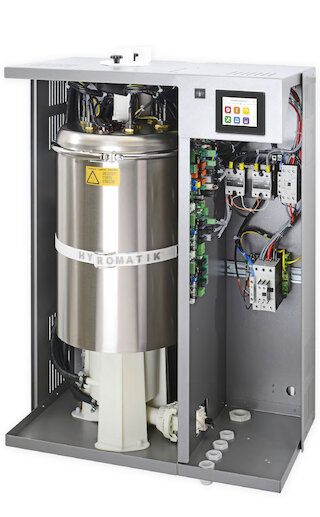

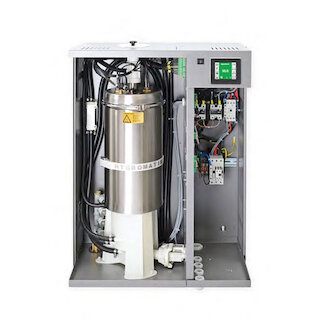

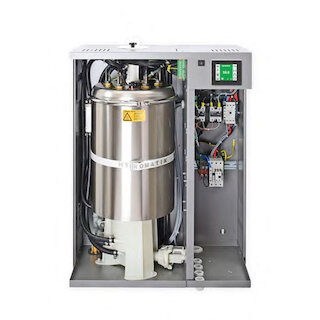

luftbefeuchtungsanlage mit edelstahlzylinder @

Die HygroMatik FlexLine Process
Präzision in Perfektion.

Die HygroMatik FlexLine Process Geräte sind die Lösung für alle Anwendungsbereiche, in denen konstante Befeuchtungswerte qualitätsentscheidend sind, wie beispielsweise in der Befeuchtung anspruchsvoller Produktionsprozesse. Weitere gängige Anwendungen sind Test- und Prüfstände, die für gültige Ergebnisse exakte und konstante reproduzierbare Umgebungsbedingungen benötigen.

Die HygroMatik FlexLine Process bietet sämtliche Vorteile der FlexLine Plus und ergänzt diese durch eine gesteigerte Regelgenauigkeit von bis zu +/- 0,5 %. Um dies zu erreichen, wird die FlexLine Process ausschließlich mit vollentsalztem Wasser betrieben und läuft dafür unterbrechungs- und nahezu wartungsfrei.

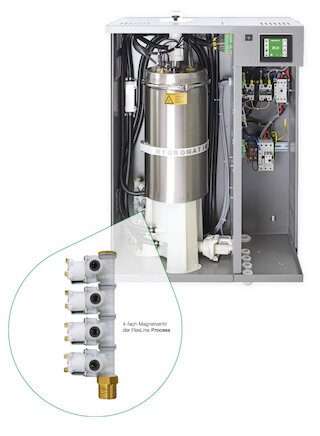

Verantwortlich für die Regelgenauigkeit der Präzisionsregelung ist das 4-fach Magnetventil, das für eine kontinuierliche und stetige Nachspeisung des Wassers in den Zylinder ohne Unterbrechung sorgt.

Ein weiteres wichtiges Feature ist der zusätzliche Analogeingang zum Anschluss eines zweiten Feuchtefühlers.

Dieser ermöglicht eine gleitende Maximalbegrenzung. Das heißt, dass sich die Dampfleistung gleitend dem Maximalwert anpasst und Unterbrechungen durch Abschalten der Dampfproduktion vermieden werden.

FlexLine Process Magnetventilw @

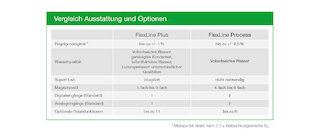

HygroMatik FlexLine Plus und Process
im direkten Vergleich.

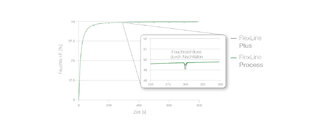

Feuchteverlauf im Betrieb mit VE-Wasser (Messpunkt direkt nach 2-3 x Befeuchtungsstrecke)
